產品介紹:

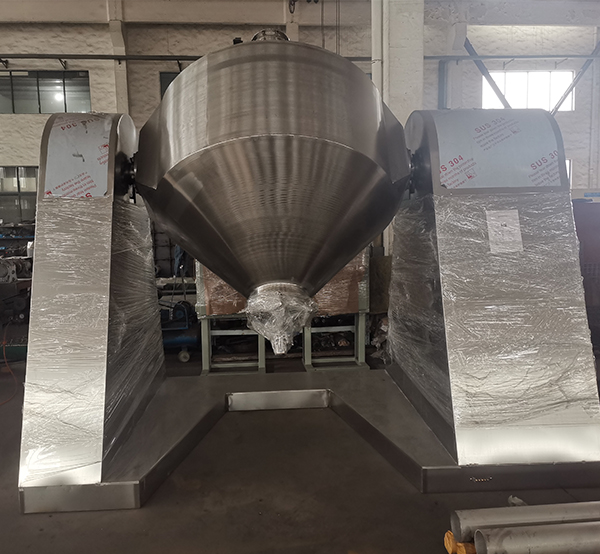

雙錐回轉真空干燥系統主要由雙錐回轉真空干燥機、冷凝器、除塵器、真空抽氣系統、加熱系統、冷卻系統、電控系統等組成。
本機設計先進,內部結構簡單,清掃容易,物料能全部排出,操作簡便,能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動但器壁上不積料,故傳熱系數較高,干燥速率大,不僅節約能源,而且物料干燥均勻充分,質量好。可廣泛應用于制藥、化工、食品、染料等行業物料的干燥。
雙錐回轉真空干燥機開機前的要做的檢查工作,確保設備的安全使用。
1、檢查罐體內過濾器位置是不是向上。
2、查看過濾器上是不是契合技術需求,扎有工業濾布。
3、敞開真空泵,罐內達必定真空度時,將料管刺進粉猜中,利用真空將物料吸入罐內,裝料量不得超越總?cè)莘e的50%,且物猜中不得帶有堅固的塊狀物。若物料密度或含水量過大時,應恰當削減進料量。
4、敞開真空管路閥門,使罐內達到必定的真空度。
5、.抽料完畢,進料口直接接通大氣,封閉真空管路上的閥門,卸下進料接收,裝上進料管管帽,且保證其密封性。
6、敞開夾套加熱蒸汽(或熱水)進口閥門,對罐內物料進行加熱干燥,但在干燥開端期間應連續地轉動,以削減或消除物料結團表象。
產品參數:
項目 |
機型 |
||||||||||
名稱 |
單位 |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4500 |
總?cè)莘e |
L |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4500 |
工作容積 |
L |
≤50 |
≤100 |
≤175 |
≤250 |
≤375 |
≤500 |
≤750 |
≤1000 |
≤1500 |
≤2250 |
加熱面積 |
m2 |
1.16 |
1.5 |
2 |
2.63 |
3.5 |
4.61 |
5.58 |
7.5 |
9.6 |
13.8 |
轉速 |
rpm |
3-13 |
|||||||||
功率 |
kw |
0.76 |
1.1 |
1.5 |
1.5 |
2 |
3 |
3 |
4 |
5.5 |
7.5 |
回轉高度 |
mm |
1810 |
1910 |
2090 |
2195 |
2500 |
2665 |
2915 |
3055 |
3330 |
4210 |
整機重量 |
kg |
550 |
700 |
900 |
1100 |
1200 |
1300 |
1500 |
2000 |
3000 |
4000 |
罐內設計壓力 |
Mpa |
-0.1-0.15 |
|||||||||
夾層設計壓力 |
Mpa |
≤0.3 |
訂貨需知:
加熱分蒸氣、熱水、導熱油加熱三種方式;
訂貨時請注明物料所能承受的溫度或干燥機的使用溫度,以便本廠為您選擇或提供熱源;
干燥粘性物料時,本廠將在罐內特別設計“抄板”結構;
整體設備配套按需要加價。
